銅線製品関係のボビン寸法

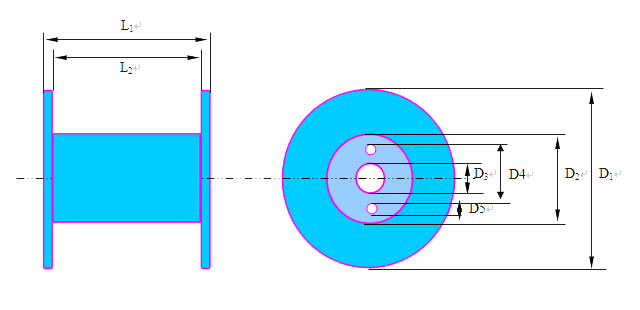

プラスティックボビン寸法一覧
ボビン
規格
 		 D1
外径
(mm)		 D2
胴径
(mm)		 L1
外幅
(mm)		 L2
内幅
(mm)		 D3
内孔径
(mm)		 D4

 		 D5

 		 正面
写真
 		 側面
写真

3" φ100 φ50 90 70.3 φ20.5 --- ---
5" φ124 φ64.5 120 101.5 φ21.5 --- ---
8" φ184 φ124 180 160 φ30 --- ---
9" φ198 φ125 200 160 φ30.5 --- ---
PA74 φ74 φ21.2 99.5 70.3 φ10.3 --- ---
P-1 φ100 φ50 90 70.3 φ15 --- ---
P-5 φ160 φ70 114 90 φ20 --- ---
PL-8 φ160 φ100 230 200 φ30 --- ---
PT-2 φ102/112 φ60/67 166 150 φ20 --- ---
DINI
160		 φ160 φ110 160 128 φ22 --- ---
DIN
200型		 φ200 φ125 200 160 φ76 --- ---
250型 φ250 φ160 200 160 φ30 --- ---
DIN
250型		 φ250 φ160 200 160 φ127 --- ---
280型 φ280 φ200 218 180 φ73 --- ---
300型 φ300 φ130 160 130 φ30 --- ---
355型 φ355 φ226 200 160 φ37 --- ---
400型 φ400 φ200 305 250 φ56 130 25*20
DIN
400型		 φ400 φ250 250 200 127 185 50*20
500型 φ500 φ250 305 250 φ56 170 53*25
DIN
560型		 φ560 φ320 355 298 φ127 220 60*20
DIN
630型		 φ630 φ316 426 414 φ127 220 55*22
↑ ページトップへ戻る

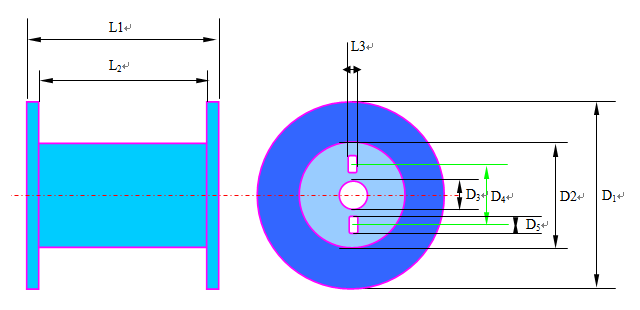

鉄ボビン寸法一覧
ボビン
規格
 		 D1
外径
(mm)		 D2
胴径
(mm)		 L1
外幅
(mm)		 L2
内幅
(mm)		 D3
内孔径
(mm)		 D4

 		 D5

 		 正面
写真
 		 側面
写真

300
(伸)		 φ300 φ238 270 250 φ127 180 φ18.5
300
(伸)		 φ300 φ220 290 270 φ127 180 φ18.5
320
(伸)		 φ320 φ236 290 270 φ127 180 φ18.5
400
AEB		 φ400 φ280 304 280 φ127 200
/180		 φ28
/18.5
560
AEB		 φ560 φ320 425 355 φ127 200 φ28
610 φ610 φ300 400 350 75 203.2 33*25
610 φ610 φ250 350 325 133.4 190
/300		 φ30
610 φ610 φ340 350 300 133.4 190
/300		 φ30
630
 φ630 φ430 430 400 φ127 200 φ22
630
AEV		 φ630 φ335 430 390 φ127 280
/200		 φ28
/28
